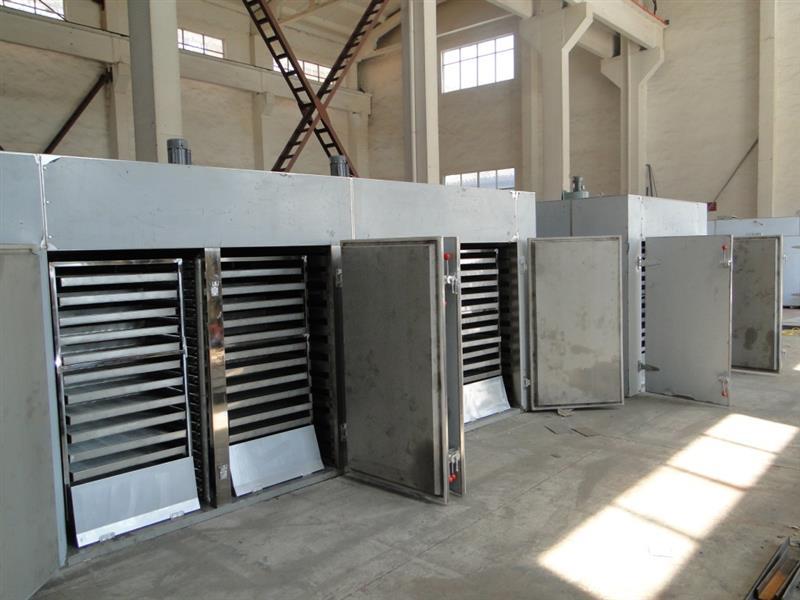

隧道烘箱

一、隧道烘箱技术特性说明：

热风循环烘箱是历史悠久的通用性干燥设备，它适用于制药、化工、食品、农副产品、水产品、轻工、重工等行业物料及产品的加热固化、干燥脱水。如原料药、生药、中药饮片、浸膏、粉剂、颗粒冲剂、包装瓶、颜料、染料、脱水蔬菜、瓜果干、香肠、塑料树脂、电器元件、烘漆等。应用范围广泛，温度均匀，热效率高，操作简单。整机噪音小，运转平衡，温度自控，安装维修方便，是绝大多数制药企业必备的干燥设备之一，也是颇受用户欢迎的干燥设备。

1、设备材质：内外壁均为SUS304不锈钢，内壁δ=1.0,外壁碳钢板δ＝1.5。

2、烘箱主体：整体框架结构，内腔满焊（或拉铆钉），圆角过渡，并且做到箱体外表面平整、光滑、色泽一致，整体美观，无明显凹凸现象。

3、内腔满焊圆角过渡：设备内腔进行满焊，圆角过渡处理，使得烘箱在工作状态中与外界无窜风现象，并且使设备清洗方便，保温层内无渗水现象，保证每次烘干药品的清洁度。采用上凸式轨道，可以避免常规下凹式轨道内清洗不方便和门下部漏风等现象。

4、烘箱进风配初、中高效过滤器，出风配初效过滤器，以确保烘箱内循环风的洁净度，并确保出风口倒回风的洁净度。

5、烘箱加热形式为：蒸汽加热,材质为不锈钢或碳钢等,其散热效果好，卫生条件好。在烘箱的左右两侧布置相应的散热器，以保证温度均匀，箱内的上下温差≤±2℃。烘箱采用低噪音离心风机，箱体内左右两侧设置可调的分风装置。这样强制通风，使风量、风速均匀，保证物料干燥快速、均匀。

6、烘车的制作：立柱用不锈钢方管，横梁用不锈钢角钢，采用亚弧焊焊接。车轮用耐高温尼龙轮或不锈钢轮，每辆烘车配2个定向轮，2个变向轮。烘车整体结构合理，强度大，美观实用。

7、烘箱门与箱体之间采用耐高温无毒的硅橡胶密封圈，密封性能优良。烘箱的保温层采用超细玻璃棉，保温性能良好。

8、烘箱控制系统采用自动温控控制器：系统能够很好的自动控温，保持烘箱内的温度恒定于设定数值，超限后铃声报警。控制柜在箱体的左上角。

二、技术参数说明:

1、 循环风机：     10台       功率：   2.2KW/台   风量：6392 立方/h/台

2、 排湿风机：     2 台        功率：  3.0KW/台    风量：8510 立方/h/台

3、 烘车：         40辆       烘盘：   960只

4、 控制器         1台

5、 烘箱门         4扇（进口和出口各两扇）

6、 散热面积：     480平方

7、 蒸发面积：     283平方

8、 有效容积：     49立方

9、 耗用蒸汽：     360kg/h

10、外形尺寸：     20000（长）X2360（宽）X2500（高）mm
